Насос Ш 80-2,5 шестеренный нефтяной

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Насос Ш3,2-25-1,6/16К-ТД3-Р1-Б1-Е У1 ТУ26-06-1087-84 , где:

• Насос - тип оборудования
• Ш3,2-25 - типоразмер насоса
• 1,6 - номинальная подача насоса, м3 /ч;
• 16 - максимальное давление насоса в кгс/см2 ;
• К - материальное исполнение насоса:
• К – хромоникелевая сталь;
• ТД - тип уплотнения:
• ТД – двойное торцовое уплотнение;
• ТТ – двойное торцовое уплотнение тандем;
• С – сальниковое уплотнение;
• 3 - производитель уплотнения:
• 1 – АО «ГМС Ливгидромаш»
• 2 – ООО «Игл Бургманн»
• 3 – ЗАО НПО «УНИХИМТЕК»
• 4 – ЗАО «ТРЭМ Инжиниринг»
• 5 – ООО «НКП «ГЕРМЕТИКА»
• 6 – ООО «Джон Крейн Рус»
• 7 – ООО «АЕССИЛ Рус»
• 8 – ООО «МегаТехКом»
• Р1 - материал резинотехнических изделий:
• Р1 – 3826;
• Р2 – ИРП-1314;
• Р3 – СБ-26;
• Р4 – другие марки резины;
• Б1 - исполнение подшипников:
• Б1 - бронза О5Ц5С5;
• Ю – сплав В96Ц1Т1
• Е - взрывобезопасное исполнение насоса (общепромышленное исполнение насоса - без обозначения);
• У - климатическое исполнение по ГОСТ 15150-69;
• 1 - категория размещения по ГОСТ 15150-69;
• ТУ26-06-1087-84 - обозначение технических условий на поставку.

Агрегат Ш3,2-25-0,6/6К-ТД3-Р3-Б1-1,5-Рп-Е У2 ТУ26-06-1087-84 , где:

• Агрегат - тип оборудования;
• Ш3,2-25 - типоразмер насоса;
• 0,6 - подача насоса в агрегате, м3 /ч;
• 6 - наибольшее давление насоса в агрегате в кгс/см2 ;
• К - материал корпусных деталей:
• Б - бронза (чугун - без обозначения)
• ТД - тип уплотнения:
• ТД – двойное торцовое уплотнение;
• ТТ – двойное торцовое уплотнение тандем;
• С – сальниковое уплотнение;
• 3 – производитель уплотнения:
• 1 – АО «ГМС Ливгидромаш»
• 2 – ООО «Игл Бургманн» 3 – ЗАО НПО «УНИХИМТЕК»
• 4 – ЗАО «ТРЭМ Инжиниринг»
• 5 – ООО «НКП «ГЕРМЕТИКА»
• 6 – ООО «Джон Крейн Рус»
• 7 – ООО «АЕССИЛ Рус»
• 8 – ООО «МегаТехКом»
• Р3 - материал резинотехнических изделий:
• Р1 – 3826;
• Р2 – ИРП-1314;
• Р3 – СБ-26;
• Р4 – другие марки резины;
• Б1 - исполнение подшипников:
• Б1 - бронза О5Ц5С5;
• Ю – сплав В96Ц1Т1
• 1,5 - мощность комплектующего двигателя, кВт;
• Рп - привод с механическим регулированием частоты вращения; (привод с фиксированной частотой вращения – без обозначения)
• Е - взрывобезопасное исполнение агрегата (общепромышленное исполнение агрегата - без обозначения)
• У - климатическое исполнение по ГОСТ15150-69;
• 2 - категория размещения по ГОСТ 15150-69;
• ТУ 26-06-1087-84 - обозначение технических условий на поставку.

НАЗНАЧЕНИЕ

Шестеренные насосы типа Ш и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, масло ОМТИ, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок),  без механических примесей и не вызывающих коррозию рабочих органов насоса.

Вязкость перекачиваемой жидкости  - от 0,018・10-4 до 35,00・10-4 м2/с (1,08…470°ВУ) температурой до +70°С (для некоторых насосов - до 220°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.

Насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.

КОНСТРУКЦИЯ

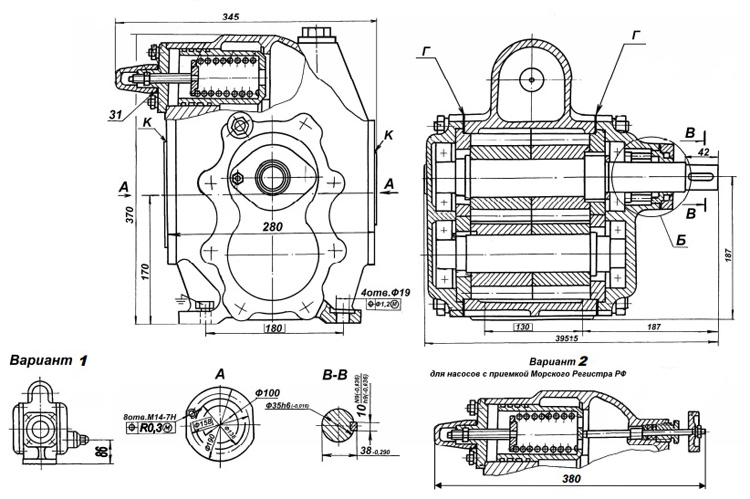

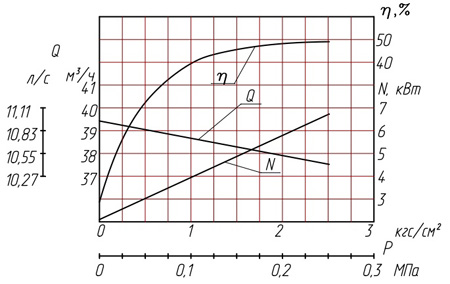

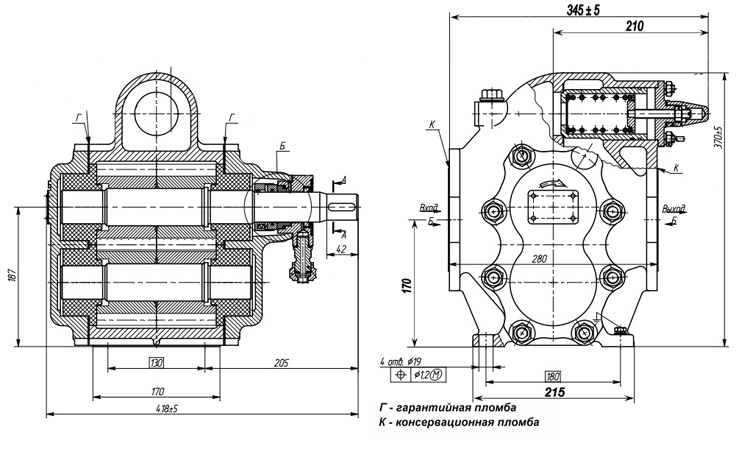

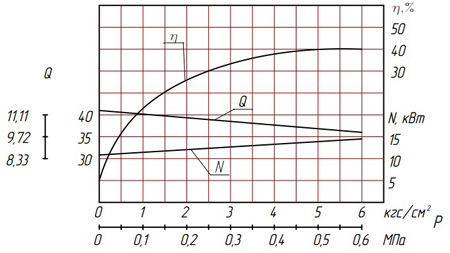

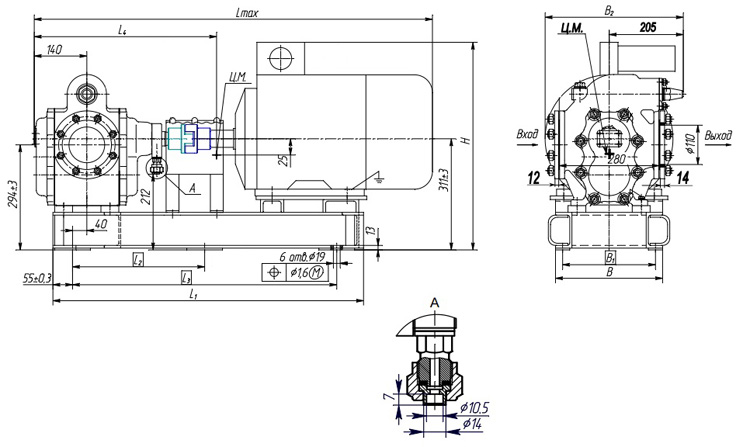

Электронасосный агрегат состоит из шестеренного насоса  и электродвигателя, которые смонтированы на общей плите (раме) и муфты, защищенной кожухом.

По заказу потребителя может быть поставлен насос в сборе с муфтой или без муфты, без электродвигателя и плиты (рамы).

По принципу действия шестеренный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и стойкой, предохранительного и разгрузочного клапанов, торцового уплотнения.

В зависимости от условий эксплуатации и согласно требований заказчика шестерённые насосы могут комплектоваться следующими типами торцовых уплотнений:

• сальниковое уплотнение (обозначение C);

• двойное торцовое уплотнение (обозначение ТД);

• двойное торцовое уплотнение тандем (обозначение ТТ);

Торцовое уплотнение может быть как импортного, так и собственного производства. По требованию заказчика возможна сальниковая набивка (максимально допустимое давление среды 2,0 МПа (20 кгс/см2), для масла ОМТИ не поставляется).

Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).

С торцов корпус закрывается крышкой задней и стойкой. Для насоса НМШГ c торцов корпус закрывается передней и задней крышкой.

ПРИМЕНЕНИЕ

• предназначены для перекачивания нефтепродуктов (минеральные масла, мазут) и др. с вязкостью от 1,08 до 470°Ву) на предприятиях нефтепереработки
• на предприятиях теплоснабжения для подачи топочного мазута в котельных установках
• для разгрузки/перевалки нефтепродуктов на транспортировочных терминалах
• для обеспечения подачи смазывающих жидкостей в системы смазки высоконагруженных машин и механизмов(турбины, прокатные станы и т. п.)
• в стационарных установках на асфальтобетонных заводах и передвижных битумовозах (насос НМШГ 120-10 - аналог ДС-125)

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• простота конструкции обеспечивает его высокую надёжность.
• высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров
• насосы практически не требуют техобслуживания
• компактные размеры насосов позволяют использовать их в ограниченном пространстве
• новое! возможность комплектации широким перечнем уплотнений различных производителей согласно требованиям заказчиков и условиям эксплуатации, повышающих безопасность и надежность насосов;

• для насосов НМШГ 120-10 (аналог ДС-125) - по характеристикам и габаритно-присоединительным размерам аналогичен битумному насосу ДС-125, имеет реверсивное направление вращения (вход с любой стороны)
