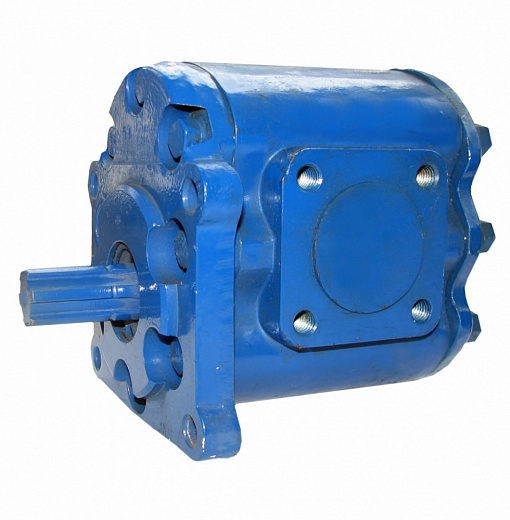

Насос НШ 10-М-3 шестеренный нефтяной

под заказ

Описание раздела НШ

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например НШ 10-М-3 Л У1 ТУ3632-014-05747979-97, где:

НШ - насос шестеренный;
10 - рабочий объем, см3;
М - модификация;
3 - исполнение по давлению [давление 16МПа (160 кгс/см2)];
Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается);
У1 - климатическое исполнение и категория размещения по ГОСТ15150-69.

НАЗНАЧЕНИЕ

Насосы шестеренные типа НШ предназначены для нагнетания минерального масла в гидравлических системах тракторов, погрузчиков, сельскохозяйственных, коммунальных, строительно-дорожных и агрегатируемых с двигателями тракторов, машин и другой техники.

Насосы выпускаются в климатическом исполнении У категории размещения I по ГОСТ15150-69.

КОНСТРУКЦИЯ

Насосы типа НШ крепятся на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.

Шестеренный насос состоит из корпуса, ведущего ротора, ведомого ротора, втулок опорных, резиновых манжет, уплотнительных колец, крышки передней и задней и болтов с пружинными шайбами.

В передней крышке расположено отверстие для выхода приводного вала. С наружной стороны в это отверстие запрессована манжета для уплотнения ведущего ротора насоса.

Ведущий ротор насоса имеет удлиненный шлицевой конец вала. Насос крепится на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.

Принцип действия шестеренного насоса состоит в следующем: при вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

ПРИМЕНЕНИЕ

Машиностроение - для нагнетания минерального масла в гидравлических системах (различных механизмов, тракторов, погрузчиков, сельскохозяйственных машин, строительно-дорожной техники)

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

простота конструкции обеспечивает его высокую надёжность. Высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров
насосы практически не требуют техобслуживания
компактные размеры насосов позволяют использовать их в ограниченном пространстве
в насосах применяются одинарные торцевые уплотнения различных типов и материалов (не требуется организация подвода затворной жидкости)
серийно выпускаются насосы НШ10М, НШ32-М - по требованию заказчика насосы выпускаются как с правым так и с левым направлением вращения

Технические характеристики

Бренд ГМС Ливгидромаш
Серия НШ
Конструкция насоса шестеренный
Назначение насоса нефтяной
Что перекачивает насос для масла
Подача, м3/ч, не менее 0.8
Частота вращения, об/мин 1450
Давление на выходе из насоса, кгс/см2 не более 160
Кинематическая вязкость перекачиваемой жидкости, мм2/с (сСт), не менее 55
Мощность потребляемая насосом (макс.), кВт 7
КПД, % 81
