Насос ЦВК 6,3/160 вихревой консольный центробежный повысительный котельный циркуляционный для воды горячей для воды холодной

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например    насос (агрегат) ЦВК 6,3/160-Е У3.1 ТУ26-06-1280-87 , где

• ЦВК – центробежно-вихревой  консольный насос;
• 6,3 – подача, л/с;
• 160 – напор, м;
• Е - индекс исполнения насоса:
• Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах  по ГОСТ 31839-2012;
• без обозначения - для насосов общепромышленного назначения
• У3.1– климатическое исполнение и категория размещения.

НАЗНАЧЕНИЕ

Насосы центробежно-вихревые консольные ЦВК агрегаты электронасосные на их основе (дальше - агрегаты), предназначенные для перекачивания воды, а также других нейтральных жидкостей кинематической вязкостью до 36∙10-6 м2/с (36 сСт), плотностью не более 1200 кг/м3, с содержанием твердых включений не более 0,01% по массе и размером не более 0,05 мм. Температура перекачиваемой жидкости от 258 до 378К (от минус 15 до плюс 105о С).

Насосы,  входящие в состав агрегата, относятся к изделиям общего назначения, вид I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 (от минус 100С до  плюс 400С)  и Т2 (от минус 100С до  плюс 500С) по ГОСТ 15150-69. Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64. Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТ 31839-2012.

Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы  с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011  и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011,  ГОСТ 31441.5-2011, ГОСТ 31438.1-2011, температурный класс – Т3(200 °С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы взрывоопасных зон 1, 2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое).

Насосы не предназначены для перекачивания горючих и легковоспламеняющихся жидкостей.

КОНСТРУКЦИЯ

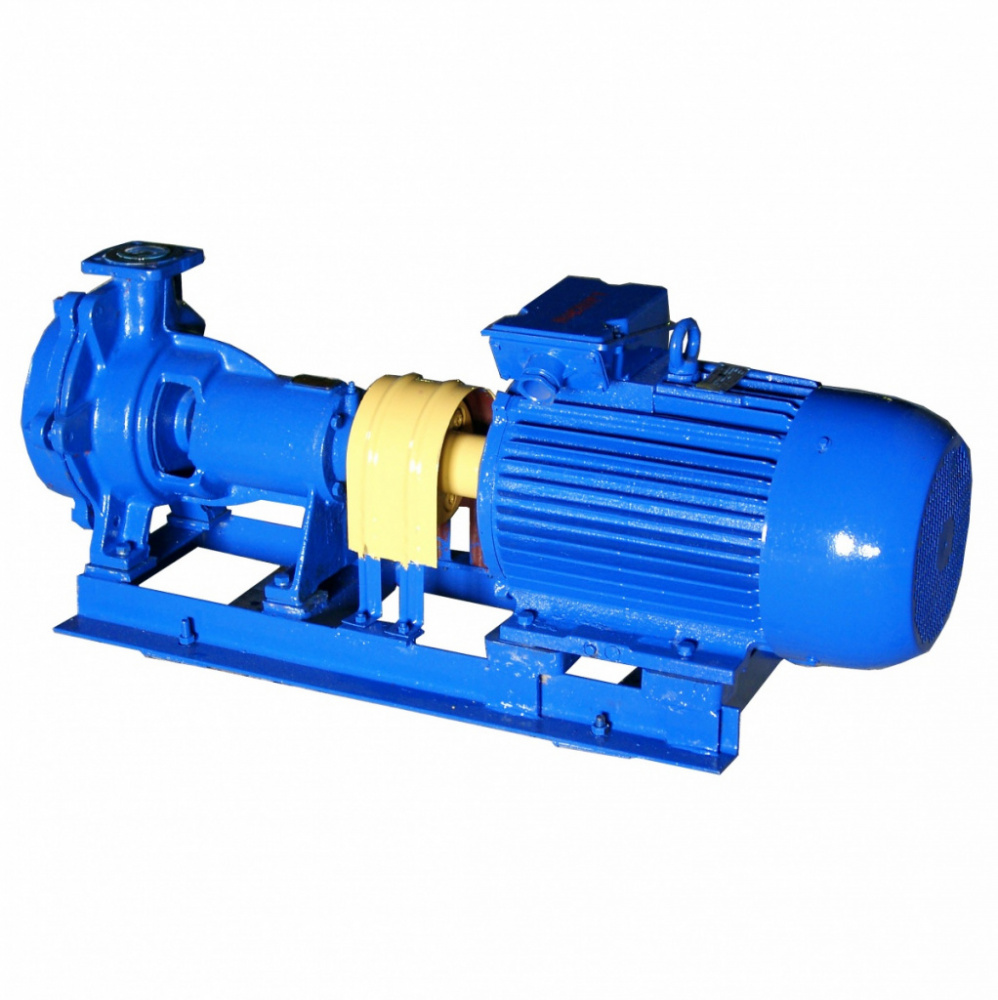

Агрегат состоит из втулочно-пальцевой муфты, центробежно-вихревого насоса ЦВК, электродвигателя, смонтированных на общей раме.

Центробежно-вихревые насосы ЦВК –двухступенчатые, консольные с приводом от электродвигателя через соединительную муфту.

Вихревое колесо вместе со вставками представляет высоконапорную ступень насоса, где перекачиваемой жидкости сообщается напор. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее.

Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке. Вал насоса вращается в двух шарикоподшипниковых узлах, размещенных в расточках корпуса. Для предотвращения протечек по валу насоса устанавливается торцовое уплотнение.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны привода.

Присоединительные размеры фланцев - по ГОСТ12815-80.

ПРИМЕНЕНИЕ

• для питания котлов малой мощности  на объектах теплоэнергетики
• для обеспечения циркуляции теплоносителя в системах теплоснабжения на предприятиях ЖКХ
• для поддержания давления в системах водоснабжения жилых и промышленных объектов

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• применение центробежного колеса на входе в насос позволило улучшить кавитационную характеристику насоса;
• применение комплектующих проверенных поставщиков позволяет гарантировать надежную эксплуатацию
• насосы  с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями допускаются к применению во взрывоопасных  и  пожароопасных производствах
